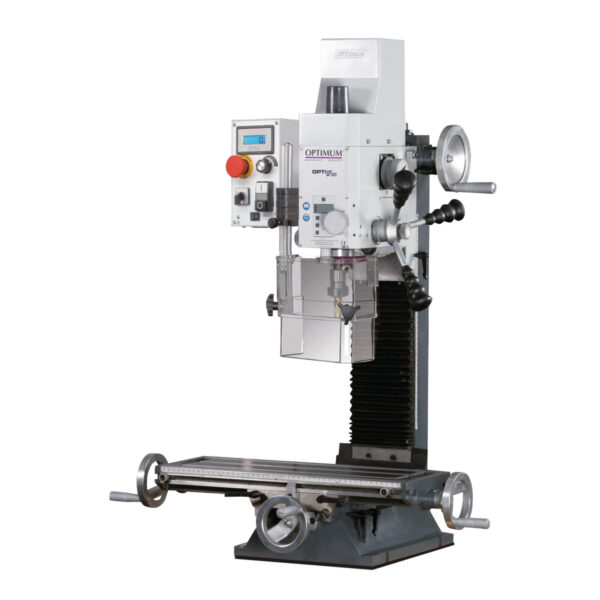

Wiertarko frezarka OPTImill BF 20 Vario [3338120]
5 832,00 zł
7 173,36 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
BF 20 Vario – wiertarko frezarka do metalu. Stabilna konstrukcja z bezstopniowym napędem elektronicznym.
Przekonujące argumenty: jakość, wydajność oraz cena.
Opis:
- Wrzeciona posuwu mogą być regulowane bez luzów dzięki regulowanym nakrętkom wrzeciona
- Stabilna prowadnica w kształcie jaskółczego ogona, precyzyjnie szlifowana i skrobana z regulowanymi żebrami
- Filtr EMC (chroniący wrażliwą elektronikę przed zakłóceniami ze strony przewodzonych sygnałów zakłócających klasy B)
- Wszystkie prowadnice są szlifowane i widocznie skrobane (kieszenie olejowe do smarowania)
- Precyzyjnie obrobione
- Dwustopniowe przełożenie przekładni dla wydajnego przenoszenia mocy silnika
- Mocny silnik DC ze stałym monitorowaniem prądu
- Dwurzędowe łożyska kulkowe skośne w osiach, regulowane bez luzu
- Elektryka bezpieczeństwa w wersji 24 V
- Mieszek jako zabezpieczenie prowadnicy
- Obrót w prawo/lewo
- Możliwość pochylenia głowicy wiertarsko-frezarskiej o ±900 w celu frezowania i wiercenia w dowolnej pozycji kątowej
- Tarcza ochronna o regulowanej wysokości z mikroprzełącznikiem, chroniąca przed latającymi wiórami i częściami, zapewniająca maksymalną ochronę użytkownika
Zakres dostawy:
- Trzpień stożkowy MK 2, B16
- Drążek pociągowy M 10
- Narzędzie do obsługi
| Dane techniczne: | |
| Napięcie elektryczne: | 230 V / 1 Ph ~50 Hz |
| Moc silnika napędu wrzeciona: | 850 W |
| Wydajność wiercenia-frezowania: | |
| Średnica wiercenia w stali (S235JR): | Ø 16 mm |
| Średnica wiercenia ciągłego w stali (S235JR): | Ø 12 mm |
| Maks. średnica głowicy frezarskiej: | Ø 63 mm |
| Maks. średnica freza trzpieniowego: | Ø 20 mm |
| Mocowanie wrzeciona: | |
| Wysuw tulei wrzeciona: | 50 mm |
| Mocowanie we wrzecionie: | MK 2/M 10 |
| Odległość wrzeciona od kolumny: | 185 mm |
| Głowica wiertarsko-frezarska: | |
| Zakres wychylenia: | ± 900 |
| Zakres prędkości obrotowych wrzeciona: | 90 – 1480 / 150 – 3000 min-1 |
| Liczba zakresów: | 2 stopnie, elektronicznie regulowana prędkość obrotowa |
| Stół krzyżowy: | |
| Długość stołu: | 510 mm |
| Szerokość stołu: | 180 mm |
| Szerokość rowka teowego / rozstaw: | 12 mm / 63 mm |
| Maksymalne przesuwy: | |
| Oś X: | 280 mm |
| Oś Y: | 175 mm |
| Oś Z: | 280 mm |
| Wymiary: | |
| Długość x szerokość x wysokość: | 745 x 565 x 935 mm |
| Ciężar całkowity: | 103 kg |
Wyposażenie dodatkowe:
– Uchwyt wiertarski Optimum B16; 1-8 mm [3050608]
– Uchwyt wiertarski Optimum B16; 1-10 mm [3050610]
– Uchwyt wiertarski szybkomocujący DKC13 1-13 mm [3050632]
– Uchwyt wiertarski szybkomocujący DKC16 1-16 mm [3050633]
– Uchwyt wiertarski Optimum B18; 1-16 mm [3050630]
– Uchwyt do głowicy tnącej MT 2 Ø16 mm [3352102]
– Tuleje zaciskowe ER 32; 3 – 20 mm (zestaw 18 szt.) [3441122]
– Tuleje zaciskowe z uchwytem MK2/M10/ER 25 (zestaw 15 szt.) [3352052]
– Tuleje zaciskowe z uchwytem MK2/M10/ER 32 (zestaw 18 szt.) [3352053]
– Tuleja przedłużająca MK2 – MK3 [3050667]
– Oprawki ER 25 1-16 mm (zestaw 15 szt.) [3441109]
– Oprawki Optimum MK2 bezpośrednie mocowanie / M10 (zestaw 5 szt.) [3351980]
– Narzędzia mocujące SPW 10 (zestaw 58 szt.) [3352016]
– Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny MK 2 [3050670]
– Frezy HSS zestaw 12 szt. [3352250]
– Frezy HSS zestaw 20 szt. [3352255]
– Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [3352118]
– Frezy 4-8 mm (zestaw 9 szt.) [3352116]
– Głowica do kopiowania i frezowania MK2/M10 [3350212]
– Podstawa maszyny [3353000]
– System chłodzenia uniwersalny KME1 (230 V) [3351999]
– Wężyki do chłodziwa na podstawie magnetycznej KMS 2 [3356660]
– Wężyki do chłodziwa na podstawie magnesowej MMC1 [3356663]
– Wibroizolator poziomujący SE 1 [3381012]
– Stół obrotowy poziomy/pionowy uniwersalny RT 100 [3356110]
– Stół obrotowy poziomy/pionowy uniwersalny RT 150 [3356150]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [3356365]
– Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [3354001]
– Podstawka pryzmowo-kątowa WP 30 [3352195]
– Przystawka do gwintowania M5 – M12/B16 [3352042]
– T-nakrętka M 10 / 12 mm [3353022]
– Imadło maszynowe precyzyjne Optimum FMS 100 [3354100]
– Imadło maszynowe precyzyjne Optimum FMSN 100 [3354110]
– Imadło trójosiowe Optimum ZAS 50 [3354170]
– Imadło trójosiowe Optimum MV3-75 [3354175]
– Imadło trójosiowe Optimum MV3-125 [3354178]
– Imadło trójosiowe Optimum DAS 100 [3355500]
– Podzielnica uniwersalna TA 125 [3356125]
– “Czujnik” krawędziowy [3351171]
– Zasobnik na wióry metalowe 720 x 470 x 30 mm [3352999]
– Adapter “High speed” [3356571]
