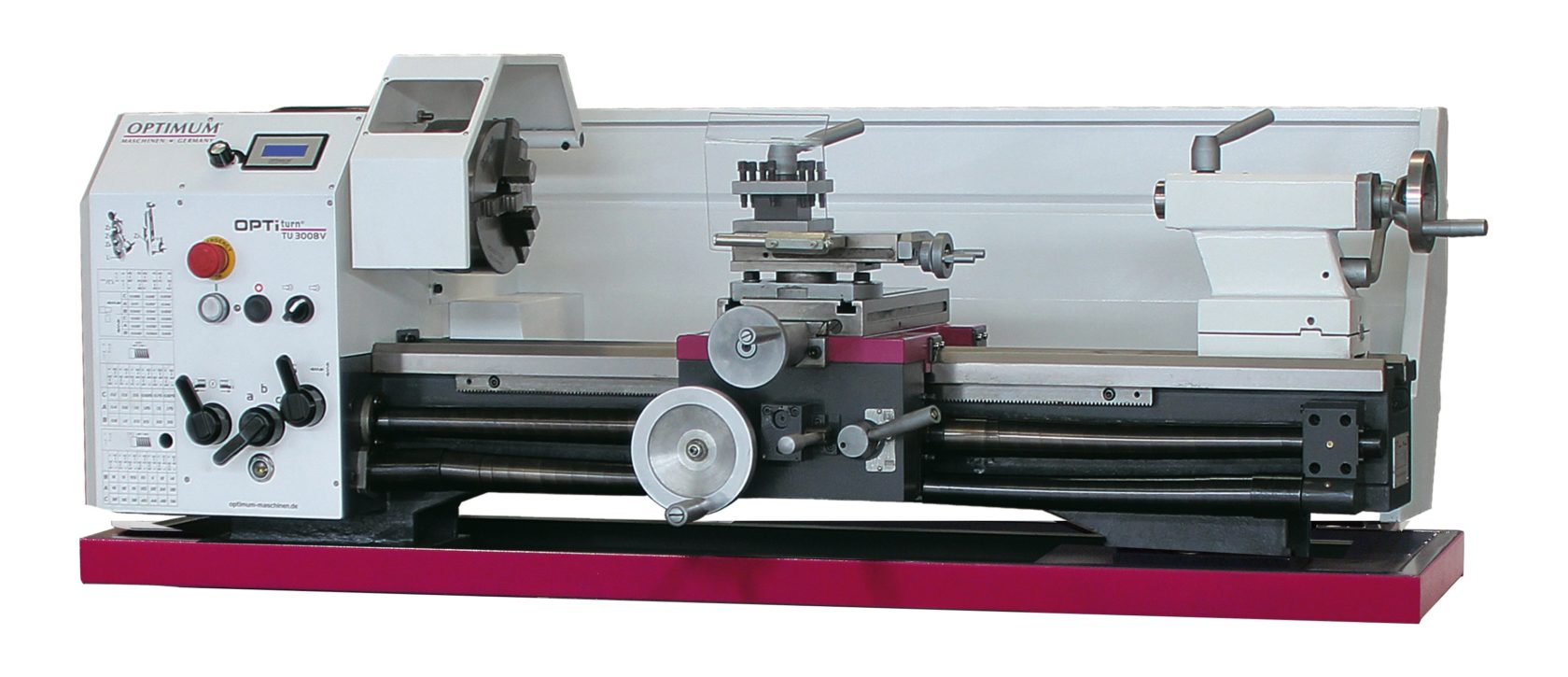

Tokarka OptiTurn TU 3008 V (230V) [3427205]
16 766,55 zł
20 622,86 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
TU 3008 V (230V) – tokarka z elektroniczną – bezstopniową regulacją prędkości obrotowej, śrubą pociągową, przekładnią dla napędu wałka pociągowego oraz posuwem wzdłużnym i poprzecznym.
Opis:
- Napęd Vario umożliwiający elektroniczną, bezstopniową regulację prędkości
- Precyzyjne wykończenie
- Wydajny, bezobsługowy, bezszczotkowy silnik
- Duży przelot wrzeciona – Ø 36 mm
- Mocno żebrowane łoże pryzmowe z żeliwa szarego
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,009 mm
- Dokładność ruchu obrotowego uchwytu tokarskiego lepsza niż 0,04 mm
- Przełącznik prawo-lewo na panelu obsługi
- Ze śrubą pociągową do gwintowania lub automatycznego posuwu wzdłużnego
- Śruba pociągowa i wałki pociągowe ułożyskowane w dwóch łożyskach o panwiach spiekanych
- Automatyczny posuw wzdłużny oraz poprzeczny
- Osłona śruby pociągowej i wałka pociągowego
- Pokrętła przy sankach z regulowanym skalowaniem precyzyjnym 0,04/0,01 mm
- Zestaw kół zmianowych do gwintowania w standardowym zakresie dostawy
- Wyłącznik awaryjny grzybkowy
- Płynny i wydajny napęd prądem stałym o znakomitej charakterystyce regulacji prędkości obrotowej wrzeciona oraz momentu
- Bardzo precyzyjny uchwyt stalowy do wyższych prędkości obrotowych
- Wygodna i prosta regulacja zmiany prędkości obrotowej za pomocą potencjometru
- Cyfrowy wskaźnik prędkości obrotowej
Zakres dostawy:
- Uchwyt trójszczękowy Ø 160 mm, samocentrujący
- Kieł centrujący stały MK 3 i MK 5
- Ścianka tylna
- Wanna na wióry
- Czterogniazdowy imak nożowy – stalowy
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
Uwaga! Podstawa stalowa nie jest w standardzie z maszyną !!!
| Dane techniczne: | |
| Napięcie elektryczne: | 230 V / 1 Ph ~50 Hz |
| Wrzeciono: | |
| Moc silnika napędowego: | 1,5 kW |
| Stożek wrzeciona: | MK 5 |
| Przelot wrzeciona: | Ø 36 mm |
| Końcówka wrzeciona (mocowanie uchwytu): | Camlock DIN ISO 702-2 nr 4 |
| Przekrój mocowania narzędzi w czterogniazdowym imaku nożowym: | 25 mm |
| Zakresy robocze: | |
| Wysokość kłów: | 158 mm |
| Rozstaw w kłach: | 800 mm |
| Maks. średnica toczenia nad łożem: | 310 mm |
| Maks. średnica toczenia nad saniami poprzecznymi: | 190 mm |
| Szerokość łoża: | 180 mm |
| Zakres prędkości obrotowych: | |
| Prędkość obrotowa wrzeciona: | 30 – 3.000 min-1 |
| Zakresy obrotów: | 5 zakresów, elektronicznie regulowana prędkość obrotowa |
| Maksymalne przesuwy: | |
| Przesuw sań górnych: | 65 mm |
| Przesuw suportu poprzecznego: | 150 mm |
| Zakresy posuwów oraz gwintów: | |
| Posuwy wzdłużne: | 0,085 – 0,832 mm / obr (9 posuwów) |
| Posuwy poprzeczne: | 0,01 – 0,1 mm / obr 9 (posuwów) |
| Gwinty metryczne: | 0,2 – 3,5 mm/obr (18 skoków) |
| Gwinty calowe: | 56 – 8 Gg/cal (21 skoków) |
| Konik: | |
| Mocowanie w tulei konika: | MK 3 |
| Wysuw tulei konika: | 70 mm |
| Wymiary: | |
| Długość x szerokość x wysokość: | 1 525 x 705 x 575 mm |
| Ciężar netto: | 260 kg |
Wyposażenie dodatkowe:
– Uchwyt czteroszczękowy Ø 160 mm, samocentrujący, Camlock nr 4 [344 2840]
– Szczęki blokowe miękkie – zestaw (4 szt.) do czteroszczękowego uchwytu tokarskiego Ø 160 mm [3442926]
– Uchwyt czteroszczękowy Ø 160 mm, samocentrujący, BISON Camlock nr 4 [345 0355]
– Szczęki blokowe miękkie – zestaw do czteroszczękowych uchwytów tokarskich BISON Ø 160 mm Camlock nr 4 [3450422]
– Podstawa do tokarek [344 0409]
– Imak narzędziowy szybkowymienny – zestaw SWH 1-A [338 4301]
– Imak stalowy wymienny 20 x 90 Typ D – do noży czworokątnych [338 4302]
– Imak stalowy wymienny 20 x 85 Typ H – do noży okrągłych [338 4321]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [344 1610]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [344 1668]
– Montaż wyświetlacza cyfrowego DRO 5 do tokarek TU [900 0420]
– Wiertła HSS ze stożkiem Morse’a MK 3 (zestaw 9 szt.) [3051003]
– Kieł obrotowy MK 3 [344 0703]
– Kieł obrotowy z wymiennymi końcówkami MK 3 [344 0733]
– Tuleje zaciskowe SPZ – 5C (zestaw 17 szt.) [344 1509]
– Noże tokarskie HM 10 mm (zestaw 3 szt.) [344 1640]
– Noże tokarskie HM 12 mm (zestaw 3 szt.) [344 1641]
– Noże tokarskie HM 12 mm (zestaw 5 szt.) [344 1212]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [344 1216]
– Noże tokarskie HM 8 mm (zestaw 11 szt.) [344 1601]
– Noże tokarskie HM 10 mm (zestaw 11 szt.) [344 1602]
– Noże tokarskie HM 12 mm (zestaw 11 szt.) [344 1603]
– Noże tokarskie HM 16 mm (zestaw 11 szt.) [344 1604]
– Noże tokarskie HM 8 mm (zestaw 5 szt.) [344 1662]
– Noże tokarskie HM 10 mm (zestaw 5 szt.) [344 1664]
– Noże tokarskie HM 12 mm (zestaw 5 szt.) [344 1666]
– Wyświetlacz cyfrowy DRO 5 [338 3975]
– Tuleja zaciskowa 5C – Camlock Nr. 4 [344 1554]
– System chłodzenia uniwersalny KME1 (230 V) [3351999]
– Wibroizolator poziomujący SE 1 [338 1012]
– Podtrzymka stała dla tokarek TU 3008 [344 1461]
– Podtrzymka ruchoma dla tokarek TU 3008 [344 1460]
