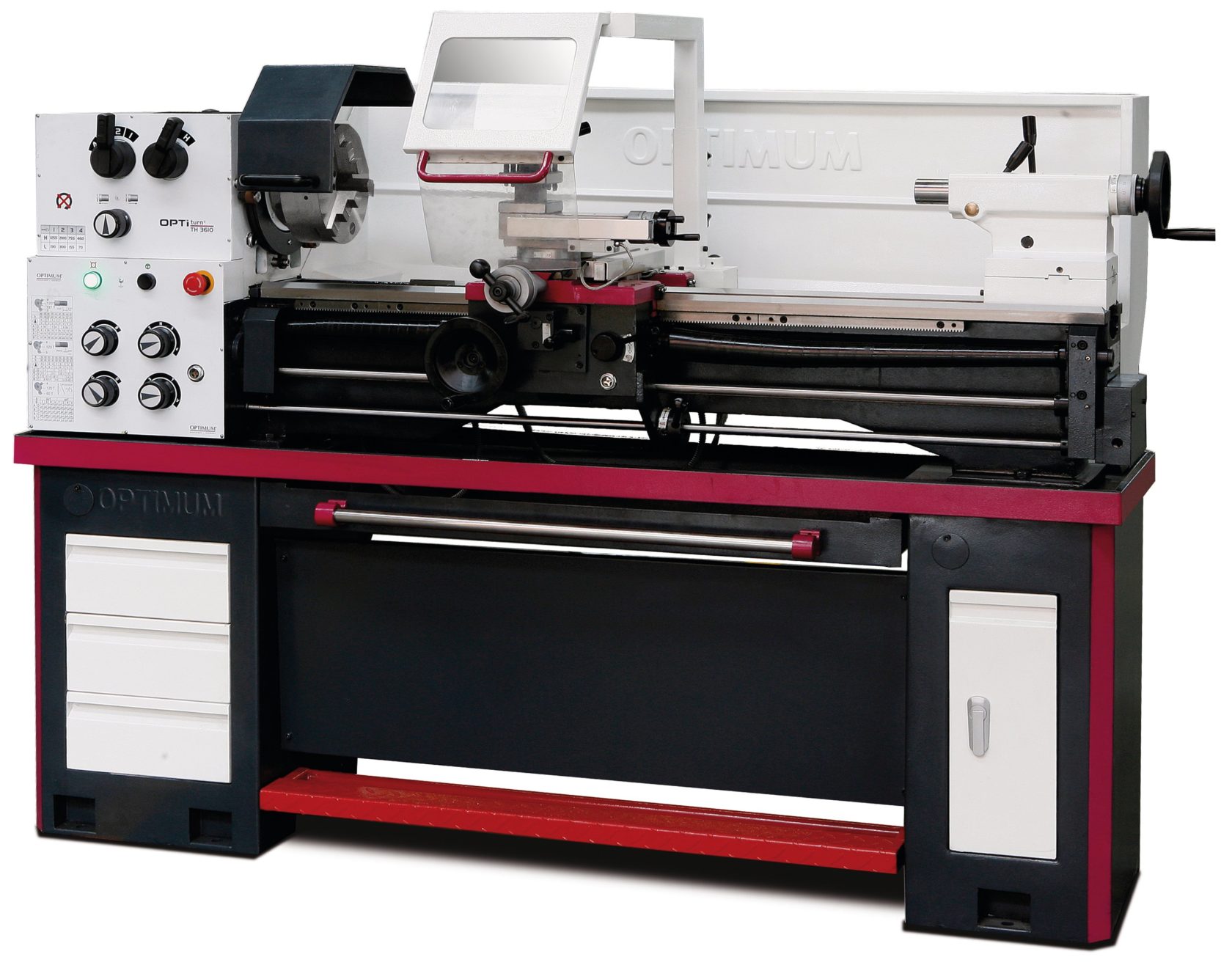

Tokarka OPTIturn TH 3610 (400 V) [3402050]
29 149,00 zł
35 853,27 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF
TH 3610 (400 V) – kompletnie wyposażona tokarka.
Opis:
- Indukcyjnie hartowane i szlifowane prowadnice łoża
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
- Koła zębate i wałki hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju
- Wyłącznik ochronny silnika, zamykany włącznik główny
- Przełącznik prawo-lewo na saniach wzdłużnych
- Osłona śruby pociągowej
- Podstawa maszyny ze schowkami na narzędzia z lewej i prawej strony
- Wyciągana wanna na wióry do szyn prowadzących
- Układ wyłączania awaryjnego uruchamiany nogą
- Pokrętła z funkcją automatycznego wyłączania
Zakres dostawy:
- Podtrzymka stała do detali o maks. średnicy 100 mm
- Podtrzymka ruchoma do detali o maks. śred. 95 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK3/MK5
- Dwa stałe kły centrujące MK3
- Czterogniazdowy imak nożowy – stalowy
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
| Dane maszyny | |
| Napięcie elektryczne: | 400 V / 3 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego: | 1,5 kW |
| Stożek wrzeciona: | MK 6 |
| Końcówka wrzeciona (mocowanie uchwytu): | Camlock DIN ISO 702-2 nr 5 |
| Przelot wrzeciona: | Ø 52 mm |
| Mocowania narzędzi: | max. 16 mm |
| Zakresy robocze | |
| Wysokość kłów: | 180 mm |
| Rozstaw w kłach: | 980 mm |
| Maks. średnica toczenia nad łożem: | 356 mm |
| Maks. średnica toczenia po wyjęciu mostka: | 516 mm |
| Długość toczenia w wybraniu mostka: | 160 mm |
| Szerokość łoża: | 187 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona: | 70 – 2.000 min-1 |
| Liczba stopni: | 8 stopni |
| Maksymalne przesuwy | |
| Przesuw sań górnych: | 100 mm |
| Przesuw suportu poprzecznego: | 170 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne: | 0,052 – 1,392 mm/obr (32 posuwy) |
| Posuwy poprzeczne: | 0,014 – 0,38 mm/obr (32 posuwy) |
| Gwinty metryczne: | 0,4 – 7 mm/obr (26 skoków) |
| Gwinty calowe: | 56 – 4 Gg/cal (34 skoków) |
| Konik | |
| Mocowanie w tulei konika: | MK 3 |
| Średnica / wysuw tulei konika: | Ø 42 mm / 120 mm |
| Wymiary | |
| Długość x szerokość x wysokość: | 1.930 x 725 x 1.350 mm |
| Ciężar netto: | 610 kg |
Wyposażenie dodatkowe:
– Uchwyt trójszczękowy Ø 200 mm, samocentrujący, BISON Camlock nr 5 [3450315]
– Szczęki blokowe, miękkie do trójszczękowych uchwytów tokarskich BISON Ø 200 mm Camlock [3450414]
– Uchwyt czteroszczękowy Ø 200 mm, samocentrujący, Camlock nr 5 [3442845]
– Szczęki blokowe miękkie – zestaw (4 szt.) do czteroszczękowego uchwytu tokarskiego Ø 200 mm Camlock [3442927]
– Uchwyt czteroszczękowy Ø 200 mm, z niezależnym nastawem szczęk, Camlock nr 5 [3442880]
– Uchwyt czteroszczękowy Ø 200 mm, samocentrujący, BISON Camlock nr 5 [3450365]
– Szczęki blokowe miękkie – zestaw do czteroszczękowych uchwytów tokarskich BISON Ø 200 mm Camlock [3450424]
– Tarcza tokarska – czołowa (bez szczęk) Ø 330 mm nr 5 [3442978]
– Uchwyt zaciskowy 5C – Camlock nr 5 [3441555]
– Tuleje zaciskowe SPZ – 5C (zestaw 17 szt.) [3441509]
– Imak narzędziowy szybkowymienny – zestaw SWH 3-E [3384303]
– Montaż fabryczny SWH 3-E [9000400]
– Imak wymienny, stalowy 20 x 100 Typ D – do noży czworokątnych [3384304]
– Imak wymienny, stalowy 30 x 100 Typ H – do noży okrągłych [3384322]
– Zderzak jednopozycyjny [3441523]
– Noże tokarskie HM 12 mm (zestaw 3 szt.) [3441641]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [3441216]
– Noże tokarskie HM 16 mm (zestaw 11 szt.) [3441604]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [3441610]
– Noże tokarskie HM 16 mm (zestaw 5 szt.) [3441668]
– Noże tokarskie HM od 8 mm do 20 mm (zestaw 5 szt.) [3441650]
– Wiertła HSS ze stożkiem Morse’a MK 3 (zestaw 9 szt.) [3051003]
– Nawiertak do nakiełków HSS; 0,75 – 4,5 mm (zestaw 10 szt.) [3203010]
– Blok zaciskowy – zestaw 16-05 [3440653]
– Kieł obrotowy MK 3 [3440703]
– Kieł obrotowy z wymiennymi końcówkami MK 3 [3440733]
– Kieł obrotowy BISON MK 3 [3451003]
– System chłodzenia uniwersalny KME1 (230 V) [3351999]
– Wibroizolator poziomujący SE 1 [3381012]
– Śruba poziomująca z tłumikiem drgań SE 55 [3352981]
