Szlifierka do płaszczyzn ze stołem 250 x 500 mm Optimum GT 25 [3111025]

Szlifierka do płaszczyzn ze stołem 250 x 500 mm Optimum GT 25 [3111025] kropka

Kategoria: Szlifierki do metalu, płaszczyzn
Cena netto:

117 719,00

Cena brutto:

144 794,37

ZAPYTAJ O PRODUKT

Przed dokonaniem zamówienia potwierdź dostępność

koszt transportu

(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)

logo optimum

Pobierz kartę katalogową w PDF

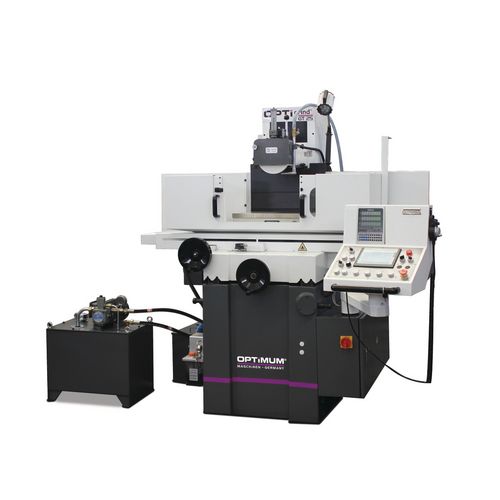

GT 25 – szlifierka do płaszczyzn ze stołem 250 x 500 mm.

Opis:

  • Elektromagnetyczna płyta mocująca z automatyczną funkcją rozmagnesowywania
  • Hartowane i szlifowane prowadnice stołu
  • Podstawa maszyny wykonana z wytrzymałego, odpornego na skręcanie odlewu zapewniającego maksymalną sztywność i stabilność
  • Precyzyjne śruby kulowe
  • Prowadnice pokryte okładziną Turcite-B dla wysokiej odporności na zużycie i niskiego tarcia
  • Pryzmowa prowadnica stołu V oraz płaska dla przesuwu wzdłużnego
  • Podwójna pryzmowa prowadnica stołu V dla przesuwu poprzecznego
  • Oddzielna jednostka hydrauliczna z wymiennikiem ciepła, zapobiega drganiom i obciążeniom termicznym
  • Osiowo i promieniowo bezluzowe specjalne łożyska wrzeciona szlifierskiego
  • Maksymalna sztywność i stabilność dzięki odprężonej konstrukcji żeliwnej po hartowaniu i szlifowaniu
  • Sterowany cyfrowo automatyczny posuw pionowy z serwomotorem
  • Rozbudowany system hydrauliczny zapewnia płynne ruchy stołu nawet przy dużym obciążeniu
  • Pozycjonowanie za pomocą szybkiego posuwu do wysokości obrabianego przedmiotu, regulowane przybieranie materiału i wyiskrzanie, automatyczne podnoszenie po zakończeniu programu
  • Centralne smarowanie
  • Cyfrowy wskaźnik położenia w dwóch osiach
  • Wszystkie płaskie prowadnice są dokładnie skrobane, co gwarantuje najwyższą precyzję wszystkich ruchów ręcznych
  • Elektronika bezpieczeństwa w 24 V DC
  • Duże wielkości oddzielonych kół ręcznych w osiach X oraz Y
  • Przewody hydrauliczne zgodnie z DIN EN 853
  • Ziarno ściernicy korundowej 46 do wszystkich popularnych stali
  • Dwukanałowa elektronika bezpieczeństwa
  • Kółko elektroniczne do pozycjonowania pionowego
  • Panel Siemens z dotykowym ekranem

Zakres dostawy:

  • Cyfrowy wyświetlacz Sino dla 2 osi
  • Stół elektromagnetyczny
  • Ściernica
  • Układ chłodzenia
  • Ledowe oświetlenie przestrzeni roboczej
  • Urządzenie do rozmagnesowywania
  • Ręczny, diamentowy obciągacz równoległy z regulacją mikrometryczną
  • Nóżki do wypoziomowania
  • Ograniczniki wzdłużne oraz poprzeczne
  • Panel Siemens z dotykowym ekranem
  • Centralne smarowanie
  • Osłony z zasuwanymi drzwiami oraz krańcówką elektryczną
  • Kółko elektroniczne do pozycjonowania pionowego
  • Narzędzia do obsługi
Dane techniczne
Powierzchnia mocująca stołu:254 x 508 mm
Rowki teowe:14 mm
Powierzchnia płyty elektro-magnetycznej:250 x 500 mm
Maksymalne obciążenie stołu:180 kg
Maksymalne wymiary detalu:450 x 200 x 350 mm
Odległość osi wrzeciona od powierzchni stołu:  450 mm
Prędkość przesuwu stołu:50 – 250 mm/min
Przesuw w osi X (wzdłużny):560 mm
Przesuw w osi Y (poprzeczny):275 mm
Automatyczne dosuwanie poprzeczne:0,1 – 8 mm/skok
Szybki przesuw poprzeczny:990 mm/min
Automatyczne dosuwanie pionowe:0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok
Szybki przesuw pionowy:480 mm/min
Prędkość obrotowa wrzeciona:2850 obr./min
Wymiary ściernicy:200 x 20 x 31,75 mm
Pojemność zbiornika chłodziwa:0.052 m3
Moc silnika układu chłodzenia:40 W
Moc silnika napędu wrzeciona ściernicy:2,2 kW
Napięcie elektryczne:400 V
Częstotliwość prądu przemiennego:~50 Hz
Wymiary (długość x szerokość x wysokość):2 300 x 1 600 x 1 675 mm
Waga:1700 kg

Film prezentujący urządzenie:

Wyposażenie dodatkowe:

Adapter ściernicy do szybkiej wymiany ściernicy GT 22 / GT 25 [3112010]
Filtry magnetyczne i taśmowe papierowe Optimum MPS1 [3112000]
Filtr papierowy wymienny 100 m [3112001]

Ściągacz diamentowy 3/8 x 2“ x 1,00 Karat [3112025]
Tarcza szlifierska 200 x 20 x 31,75 mm, normalny korund 46 [3112040]
Tarcza szlifierska 200 x 20 x 31,75 mm; normalny korund 60 [3112042]
Tarcza szlifierska 200 x 20 x 31,75 mm, normalny korund 80 [3112044]
Odciąg pyłu do GT 22 / GT 25 [3112015]
