Prasa krawędziowa Metallkraft GBP PRO S 25100 [4257250]

Pobierz kartę katalogową w PDF

GBP PRO S 25100– prasa krawędziowa sterowana CNC z 4 osiami CNC oraz kompensacją ugięcia stołu. Narzędzia górne mocowane za pomocą szybkiego zacisk.

Opis:

• Sterowanie – CNC Delem DA 58T z kolorową grafiką 2D, TFT – 15 calowym ekranem dotykowym wysokiej rozdzielczości
• Oś –X sterowana CNC na prowadnicach liniowych za pomocą śrub wałeczkowych i servo silnika
• Oś –R sterowana CNC na prowadnicach liniowych za pomocą zębatki i servo silnika
• Norma CE dla osłony przestrzeni roboczej Fiessler Akas II
• Tylna cześć maszyny zabezpieczona drzwiami z wyłącznikiem krańcowym X Kompensacja ugięcia stołu sterowana CNC
• Ręczna regulacja boczna palców tylnych (osi Z ) na prowadnicy liniowej
• Podpory przednie na prowadnicach liniowych sterowane ręcznie
• Mocowanie narzędzi górnych za pomocą szybkiego zacisku
• Standardowy stempel górny 135 mm-85 stopni
• Standardowa matryca Multi V 85 stopni (16/22/35/50mm)
• Drzwi skrzynki elektrycznej zabezpieczone wyłącznikiem
• Panel sterowania CNC po prawej stronie maszyny
• Podzespoły elektryczne takich firm jak Siemens, Mitsubishi etc.
• Podzespoły hydrauliczne takich firm jak Bosch,Rexroth,Hydac.

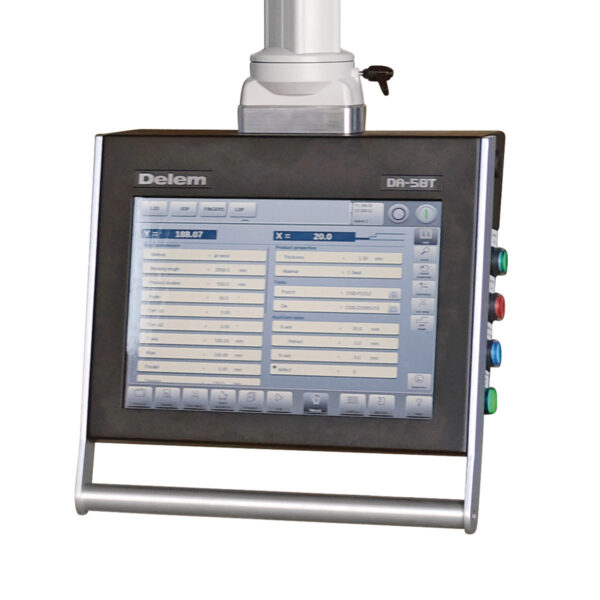

Sterowanie DELEM DA 58T (Standard):

Sterowanie CNC DA 58T umożliwia graficzne programowanie produktów za pomocą ekranu dotykowego. W tym samym czasie profil jest wyświetlany w grafice 2D. Funkcje są dostępne bezpośrednio tam, gdzie są potrzebne. Po utworzeniu sekcji sekwencja gięcia jest automatycznie obliczana i może być modyfikowana przez operatora. Sekwencja gięcia jest symulowana za pomocą grafiki 2D. Obsługuje do czterech osi Y1, Y2 X i R oraz zmotoryzowanego wyoblania stołu.

• Automatyczne obliczanie dolnego punktu gięcia, siły nacisku, kompensacji, położenia tylnego zderzaka dla wymiarów zewnętrznych, kolejności gięcia, wysokości zderzaka, siły gięcia
• Wykrywanie kolizji i ostrzeżenie o kolizji
• Programowana prędkość gięcia, czas gięcia i prędkość powrotu
• Graficzne wyświetlanie sekwencji gięcia podczas pracy
• Graficzna biblioteka produktów i narzędzi
• 15 calowy ekran dotykowy
• USB/peripheral interface

Sterowanie CybTouch 15 (Opcja):

Sterowanie CNC z ekranem dotykowym CybTouch 15 2D. Możliwość rysowania detalu na ekranie dotykowym. Po zakończeniu rysownia, sekwencja gięci ukazuję się na ekranie wraz z powiązanymi osiami gięcia.

• Oś Y1,Y2,X i R sterowana CNC oraz kompensacja ugięcia stołu. Opcjonalnie oś Z1, Z2
• Ekran dotykowy 15 cali z powierzchnią szklaną umożliwiającą prace w rękawiczkach ochronnych
• Obliczenie następujących funkcji: Pozycja belki tylnej, rozłożenia długości arkusza, punkt mocowania, siła nacisku, kompensacja
• Funkcje kolizyjne pomiędzy: element gięty a element gięty. Element gięty a narzędzie. Element gięty a tylna belka. Element gięty a rama prasy
• Port USB dla tworzenia kopi zapasowych danych
• Obliczanie sekwencji gięcia

Wyposażenie opcjonalne:

• Sterowanie CNC ( Cybelec CybTouch 19-2D z oprogramowaniem offline lub Delem DA 66T, DELEM DA-66T-2D/3D z oprogramowaniem offline DA-60TL)
• Zwiększenie zasięgu osi X do 1000mm
• Sterowanie CNC dla Ośi – Z1/Z2
• Sterowanie CNC dla osi X X Sterowanie CNC 6 osią
• Zwiększony zakres głębokości gardzieli
• Hydrauliczne mocowanie narzędzi górnych i dolnych ( stempli matrycy)
• Dodatkowe palce tylne osi Z oraz podpory arkusza blachy
• Drugi mechanizm sterujący – nożny, dla drugiej osoby
• Ręczne lub automatyczne sterowanie smarowaniem
• Klimatyzowana skrzynka elektryczna
• Chłodzenie lub podgrzewanie oleju hydraulicznego
• Specjalne narzędzia
• Wymiary prasy na specjalne zamówienie

Dane techniczne:
