Sterowanie – CNC Delem DA 58T z kolorową grafiką 2D, TFT – 15 calowym ekranem dotykowym wysokiej rozdzielczości
Sterowanie – CNC CybTouch 15 z kolorową grafiką. Obliczanie sekwencji gięcia
Oś –X sterowana CNC na prowadnicach liniowych za pomocą śrub wałeczkowych i servo silnika
Oś –R sterowana CNC na prowadnicach liniowych za pomocą zembatki i servo silnika

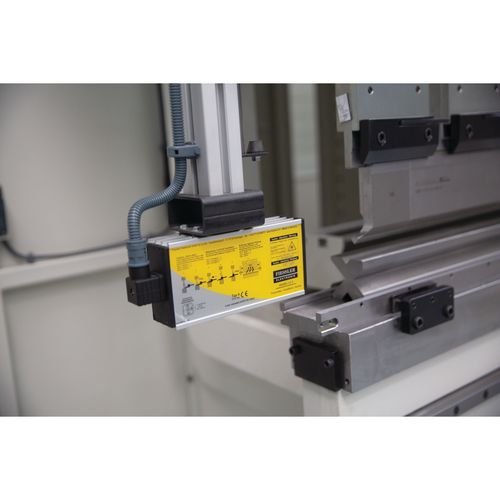

Norma CE dla osłony przestrzeni roboczej Fiessler Akas II
Tylna cześć maszyny zabezpieczona drzwiami z wyłącznikiem krańcowym
Kompensacja ugięcia stołu sterowana CNC
Ręczna regulacja boczna palców tylnych (ośi Z ) na prowadnicy liniowej
Podpory przednie na prowadnicach liniowych sterowane ręcznie
Mocowanie narzędzi górnych za pomocą szybkiego zacisku
Standardowy stempel górny 135 mm-85 stopni
Standardowa matryca Multi V 85 stopni (16/22/35/50mm)
Drzwi skrzynki elektrycznej zabezpieczone wyłącznikiem
Panel sterowania CNC po prawej stronie maszyny
Podzespoły elektryczne takich firm jak Siemens, Mitsubishi etc.
Podzespoły hydrauliczne takich firm jak Bosch,Rexroth,Hydac.

Sterowanie CNC CybTouch 15 (standard).

Sterowanie CNC z ekranem dotykowym CybTouch 15 2D. Możliwość rysowania detalu na ekranie dotykowym. Po zakończeniu rysownia, sekwencja gięci ukazuję się na ekranie wraz z
powiązanymi osiami gięcia.

Oś Y1,Y2,X i R sterowana CNC. Opcjonalnie oś Z1, Z2 oraz kompensacja ugięcia stołu.
Ekran dotykowy 15 cali z powierzchnią szklaną umożliwiającą prace w rękawiczkach ochronnych.
Obliczenie następujących funkcji: Pozycja belki tylnej, rozłożenia długości arkusza, punkt mocowania, siła nacisku, kompensacja.
Funkcje kolizyjne pomiędzy: element gięty a element gięty. Element gięty a narzędzie. Element gięty a tylna belka. Element gięty a rama prasy.
Port USB dla tworzenia kopi zapasowych danych.
Obliczanie sekwencji gięcia

Sterowanie CNC DELEM DA 58T (standard).

Sterowanie CNC DA 58T umożliwia graficzne programowanie produktów za pomocą ekranu dotykowego. W tym samym czasie profil jest wyświetlany w grafice 2D. Funkcje są dostępne bezpośrednio tam, gdzie są potrzebne. Po utworzeniu sekcji sekwencja gięcia jest automatycznie obliczana i może być modyfikowana przez operatora. Sekwencja gięcia jest symulowana za pomocą grafiki 2D. Obsługuje do czterech osi Y1, Y2 X i R oraz zmotoryzowanego wyoblania stołu.

Automatyczne obliczanie dolnego punktu gięcia, siły nacisku, kompensacji, położenia tylnego zderzaka dla wymiarów zewnętrznych, kolejności gięcia, wysokości zderzaka, siły gięcia.
Wykrywanie kolizji i ostrzeżenie o kolizji.
Programowana prędkość gięcia, czas gięcia i prędkość powrotu
Graficzne wyświetlanie sekwencji gięcia podczas pracy
Graficzna biblioteka produktów i narzędzi
15 calowy ekran dotykowy
USB / interfejs peryferyjny
Oprogramowanie Profile 58TL z jedną licencją

Dane techniczne:

Moc:	22 kW
Nacisk prasy:	220 ton
Max. długość gięcia:	3100 mm
Odległość między kolumnami:	2550 mm
Skok:	270 mm
Prześwit:	550 mm
Głębokość gardzieli:	450 mm
Posuw szybki/dojazd:	140 mm/s
Prędkość robocza:	10 mm/s
Prędkość powrotu:	120 mm/s
Wysokość stołu:	920 mm
Szerokość stołu:	120 mm
Zakres posuwu w osi X:	650 mm
Prędkość osi X:	500 mm/s
Pojemność zbiornika oleju:	200 l
Zasilanie:	400 V
Długość:	4350 mm
Szerokość:	2300 mm
Wysokość:	2960 mm
Waga:	11000 kg

Wyposażenie opcjonalne:

– Sterowanie CNC (VisiTouch 19, VisiTouch 19MX lub Delem DA 66T, Delem DA 69T)
– Zwiększenie zasięgu osi X do 1000mm
– Sterowanie CNC dla Ośi – Z1/Z2
– Sterowanie CNC dla osi X
– Sterowanie CNC 6 osią
– Zwiększony zakres głębokości gardzieli
– Hydrauliczne mocowanie narzędzi górnych i dolnych (stempli matrycy)
– Dodatkowe palce tylnej osi Z oraz podpory arkusza blachy
– Drugi mechanizm sterujący – nożny, dla drugiej osoby
– Ręczne lub automatyczne sterowanie smarowaniem
– Klimatyzowana skrzynka elektryczna
– Chłodzenie lub podgrzewanie oleju hydraulicznego
– Specjalne narzędzia
– Panel sterujący po drugiej stronie maszyny
– Wymiary prasy na specjalne zamówienie
