Frezarka uniwersalna pionowo – pozioma OptiMill MT 200 [3336120]
103 999,00 zł
127 918,77 zł
Przed dokonaniem zamówienia potwierdź dostępność
(Cena w potwierdzeniu zamówienia nie uwzględnia kosztów transportu)
Pobierz kartę katalogową w PDF

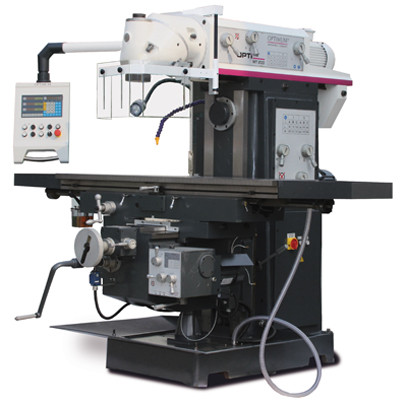

MT 200 – przemysłowa, uniwersalna frezarka do frezowania poziomego i pionowego, z dwu skrętną głowicą oraz cyfrowym trzy osiowym wskaźnikiem położenia DPA 2000.
Argumenty przekonujące w kwestii jakości, wydajności oraz ceny:
- Wszechstronny zakres stosowania
- Wytrzymała podstawa maszyny
- Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
- Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
- Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym
- Smarowanie centralne
- Duże pokrętła ze skalą
- Lampa maszynowa diodowa
- Układ płynu chłodzącego
- Prosta obsługa elementów przełączających
- Stabilne prostokątne – hartowane prowadnice w osi Y i Z
- Osobne wrzeciono pionowe oraz wrzeciono poziome
- Duża osłona ochronna o regulowanej wysokości
- Mechaniczne stopnie przekładni napędu wrzecion
- Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
- Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego
- Posuwy w trzech osiach realizowane poprzez stół krzyżowy

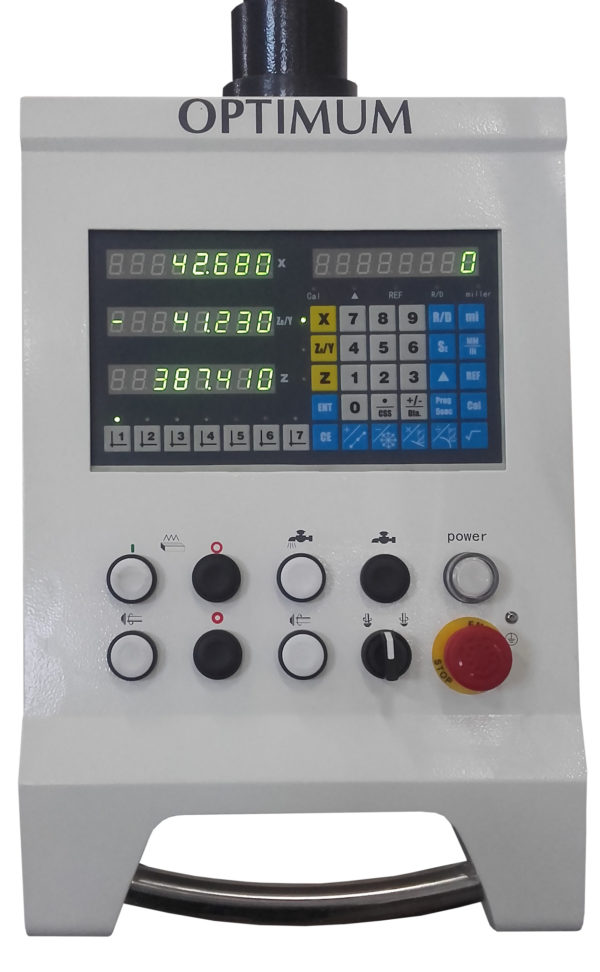

Panel obsługi
- Wbudowany pulpit sterowniczy
- Wbudowany cyfrowy wskaźnik położenia DPA 2000
- Możliwość obrotu wokół własnej osi
Głowica frezarska
- Dwie osie skrętu
- Skale
- Wychylne i obrotowe pod każdym kątem przestrzennym
Stół krzyżowy
- Masywny
- Precyzyjny
- Duży
- Precyzyjne wykończenie powierzchni
- Rowki teowe
- Regulowane listwy klinowe
Posuw stołu
- Automatycznyw osi X, Y i Z
Zakres dostawy:
- Trzpień do frezowania poziomego ISO 50 Ø 22 mm
- Trzpień do frezowania poziomego ISO 50 Ø 27 mm
- Trzpień frezujący ISO 50 Ø 32 mm
- Uchwyt zaciskowy Ø 4 – Ø 26 mm
- Narzędzie sterownicze
Dane techniczne:
| Napięcie elektryczne: | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania: | 9,2 kW |
| Moc silnika pompy płynu chłodzącego: | 90 W |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR): | Ø 30 mm |
| Średnica wiercenia ciągłego w stali (S235JR): | Ø 28 mm |
| Maks. średnica głowicy frezarskiej: | Ø 100 mm |
| Maks. średnica freza trzpieniowego: | Ø 20 mm |
| Wrzeciono pionowe | |
| Moc silnika napędowego: | 4 kW |
| Mocowanie we wrzecionie: | ISO 50 DIN 2080 |
| Śruba dociągająca: | M24 |
| Zakres prędkości obrotowych wrzeciona: | 60 – 1.750 min-1 |
| Stopnie przekładni: | 12 stopni |
| Odstęp wrzeciono – stół krzyżowy: | 140 – 540 mm |
| Zakres skrętu oraz obrotu: | 360 stopni |
| Wrzeciono poziome | |
| Moc silnika napędowego: | 4 kW |
| Mocowanie we wrzecionie: | ISO 50 DIN 2080 |
| Odstęp wrzeciono – stół krzyżowy: | 0 – 400 mm |
| Zakres prędkości obrotowych wrzeciona: | 58 – 1.800 min-1 |
| Stopnie przekładni: | 12 stopni |
| Stół krzyżowy | |
| Długość x szerokość stołu: | 1 600 x 360 mm |
| Posuw stołu (9 stopni): | 22 – 420 mm/min |
| Maksymalne obciążenie stołu krzyżowego: | 450 kg |
| Szerokość rowka teowego / rozstaw / ilość: | 14 mm / 95 mm / 3 |
| Obrót – skręt stołu krzyżowego: | 35 stopni |
| Oś X | |
| Maksymalny przesuw stołu krzyżowego: | 1 290 mm |
| Posuw stołu: | automatyczny 22 – 420 mm/min |
| Przyśpieszony posuw stołu: | 1.290 mm/min. |
| Moc silnika posuwowego: | 1,1 kW |
| Oś Y | |
| Maksymalny przesuw stołu krzyżowego: | 280 mm |
| Posuw stołu: | automatyczny 22 – 393 mm/min |
| Przyśpieszony posuw stołu: | 1.290 mm/min. |
| Moc silnika posuwowego: | 1,1 kW |
| Oś Z | |
| Maksymalny przesuw stołu krzyżowego: | 400 mm |
| Posuw stołu: | automatyczny 10 – 168 mm/min |
| Przyśpieszony posuw stołu: | 513 mm/min |
| Moc silnika posuwowego: | 1,1 kW |
| Wymiary | |
| Długość x szerokość x wysokość: | 3 340 x 2 200 x 1 920 mm |
| Ciężar całkowity: | 2 220 kg |
Wyposażenie dodatkowe:
– Oprawki ER 32 (zestaw 18 szt.) [3441122]
– Narzędzia mocujące SPW 12 (zestaw 58 szt.) [3352017]
– Tuleje zaciskowe Optimum ISO 50/ER32 – M24/BT50 (zestaw) [3352065]
– Frezy 4-8 mm (zestaw 9 szt.) [3352116]
– Frezy HSS zestaw 20 szt. [3352255]
– Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [3352118]
– Frezy HSS zestaw 12 szt. [3352250]
– Wiertła HSS 1 – 13 mm (zestaw 25 szt.) [3201010]
– Wiertła spiralne HSS-CO 5% (zestaw 41-części) [3201021]
– Wytaczadło ISO 50 (zestaw) [3352129]
– T – nakrętka M 12 / 14 mm [3353025]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [3354165]
– Stół obrotowy poziomy/pionowy uniwersalny RT 150 [3356150]
– Stół obrotowy poziomy/pionowy uniwersalny RT 200 [3356200]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [3356365]
– Imadło precyzyjne maszynowe Optimum FMS 200 [3354200]
– Imadło precyzyjne maszynowe ze wspomaganiem hydraulicznym Optimum HMS 125 [3355127]
– Imadło maszynowe ze wspomaganiem hydraulicznym Optimum HCV 105 [3536210]
– Imadło maszynowe ze wspomaganiem hydraulicznym Optimum HCV 125 [3536214]
– Imadło precyzyjne maszynowe Optimum FMSN 150 [3354130]
– Imadło precyzyjne maszynowe Optimum FMS 150 [3354150]
– Imadło trójosiowe Optimum ZAS 50 [3354170]
– Imadło trójosiowe Optimum MV3-75 [3354175]
– Imadło trójosiowe Optimum MV3-125 [3354178]
– Imadło trójosiowe Optimum DAS 100 [3355500]
– Imadło modułowe maszynowe VMQ 125 [3354182]
– Przystawka kątowa 90° [3385052]
– “Czujnik” krawędziowy [3351171]
– Docisk 14 mm/ M 12 (2 szt) [3352031]
– Przystawka do gwintowania M5 – M12/B16 [3352042]
– Stożek Morse’a SK50/B18 DIN2080 [3352067]
– Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [3354001]
– Podkładki równoległe BT 40 [3536191]
– Uniwersalna podzielnica TA 125 [3356125]
– Wibroizolator poziomujący SE 2 [3381016]
– Płytka antywibracyjna SEU1 [3352985]
