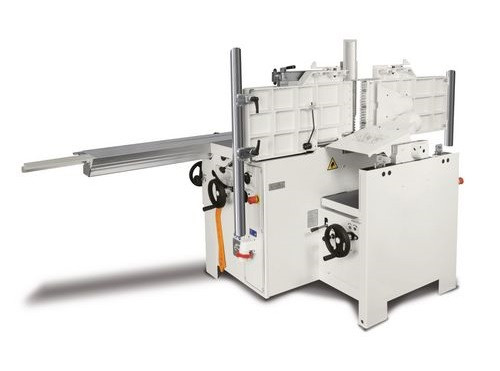

Maszyna wieloczynnościowa Holzkraft / SCM CU 410 Classic F 23 N Tersa [5500445]

Pobierz kartę katalogową w PDF

CU 410 Classic F 23 N Tersa – maszyna wieloczynnościowa. Dokładna i niezawodna w użyciu. Z anodowanym wózkiem aluminiowym o długości 2250 mm, sztywnym wrzecionem oraz wałem nożowym Tersa.

Opcjonalnie za dodatkową opłatą dostępna jest wersja z agregatem podcinacza na wspólnym silniku.

Opis:

• Do piłowania, frezowania, wyrównywania, strugania i opcjonalnie do wiercenia
• Nie skręcająca się stalowo-żeliwna konstrukcja
• Żeliwny stół maszyny, hartowany i oszlifowany
• Płynne prowadzenie aluminiowego wózka, z 10 letnią gwarancja na zużycie się szyn prowadzących
• Aluminiowa prowadnica teleskopowa z regulacją kąta i dwoma zaciskami
• Kombi przykładnica piły i frezarki z szybkim ustawianiem kąta 45°
• Max. pila-Ø 315 mm z opcjonalnym podcinakiem, wychylna 90-45°
• Poprzecznie ząbkowany stalowy walec wprowadzający dla równomiernego wprowadzania materiału
• Cztery prędkości frezowania, manualnie ustawiane
• Seryjnie z obrotami frezarki prawo / lewo stronnymi
• Trzy niezależne silniki dla każdego agregatu

Pilarka

• Stół roboczy wykonany z użebrowanego żeliwa szarego oraz spawany korpus zapewniające optymalną stabilność pracy bez wibracji
• Agregat piły  gwarantujący najwyższa precyzję i stabilność pracy
• Aluminiowy, anodowany wózek przesuwny 2310 mm
• Stół boczny z suportem ułatwiający pracę z dużymi elementami
• Średnica piły 315 mm, wysokość cięcia do 100 mm
• Agregat pilarki przechylny 90° – 45°
• W komplecie osłona tarczy piły na ramieniu z króćcem odciągowym Ø60 mm

• Liniał do cięcia poprzecznego 2310 mm z wysunięciem teleskopowym i 2 ogranicznikami
• W komplecie docisk mimośrodowy
• Silniki o mocy 5,0 kW

Agregat piły:

• Niezwykle wytrzymała i sztywna konstrukcja gwarantuje precyzyjne cięcie
• Z żeliwa szarego
• Ustawiana wysokość i przechyłu do 45 stopni
• Z agregatem podcinacza na wspólnym silniku (OPCJA)

Frezarka:

• Stabilna stalowo żeliwna konstrukcja
• Stałe wrzeciono Ø 30 mm
• Agregat regulowany na wysokość – manualnie
• 3 prędkości wrzeciona: 3500-7000-10000 obr/min
• Wrzeciono prawo-lewo obrotowe
• Agregat wykonany z żeliwa szarego zawieszony bezpośrednio do stołu
• Z króćcem odciągowym poniżej stołu dla lepszego odpylania
• Solidny i precyzyjny stół roboczy
• Wózek jezdny do wykonywania czopów, widlic itp.
• Liniał poprzeczny z 2 ogranicznikami na stole bocznym
• Łatwa zmiana prędkości obrotowej
• W standardzie z osłoną do frezowania krzywoliniowego
• W standardzie z dociskiem mimośrodowym
• W standardzie z liniałem poprzecznym regulowanym pod kątem z teleskopowym wysunięciem
• Aluminiowe anodowane prowadnice dla większej precyzji
• Silnik o mocy 5,0 kW

Osłona frezarki:

• Ciężka profesjonalna osłona
• Z aluminiowymi płytami prowadzącymi w standardzie
• Regulacja osłony z pozycji operatora stojąc przodem do maszyny

Wózek aluminiowy:

• Niezawodny i precyzyjny kulkowy system prowadzenia wózka przesuwnego
• Aluminiowy wózek jezdny i podstawa wielokomorowa
• Szerokość wózka – 270 mm
• Stalowe utwardzane i szlifowane prowadnice
• 10 lat gwarancji na zużycie prowadnic Holzkraft dla CU 410 classic F 23 N
• Ograniczona możliwość osadzania się pyłu drzewnego dzięki minimalnym punktom styku kulki z prowadnicą
• Płynne i ciche prowadzenie wózka przesuwnego
• W komplecie dodatkowy uchwyt do przesuwania wózka jezdnego

Wyrówniarko-grubiarka:

• Wał nożowy TERSA – szybka wymiana noży w ciągu kilkudziesięciu sekund
• Brak konieczności ustawiania noży
• Wał strugarki z 3 ostrzami zapewniający optymalne wyniki strugania
• Długie i precyzyjne stoły robocze wyrówniarki (1800 mm)
• Łatwe podnoszenie stołów dzięki sprężynom pomocniczym
• Stoły robocze żeliwne, użebrowane zapewniające stabilną pracę bez wibracji
• Podnoszenie stołu grubiarki ręczne za pomocą pokrętła ze wskaźnikiem
• Młoteczki zabezpieczające przed odrzutem elementu
• Wał wciągający stalowy spiralnie ryflowany dla optymalnego posuwu elementu
• Silnik o dużej mocy 5,0 kW
• Konstrukcja wykonana z grubej blachy stalowej

Wał TERSA:

• Brak śrub regulacyjnych
• Wymiana noża w kilka sekund
• Automatyczne ustawianie noży – system samoblokujący
• Bardzo cicha praca
• Doskonałe wyniki strugania!

Zakres dostawy:

• Aluminiowy wózek jezdny
• Osłona do frezowania po łuku
• Wał nożowy TERSA
• Osłona frezarki z aluminiowymi liniałami przykładnicy
• Przykładnica poprzeczna z 2 ogranicznikami
• Docisk mimośrodowy

Wózek z systemem kulek kontaktowych

• z anodowanego aluminium
• prowadnice z utwardzonej i oszlifowanej stali F550S, 15% twardszej niż konwencjonalnej stali
• prowadnice nitowane, nie klejone
• lekkie, ciche i niezawodne prowadzenie
• ograniczona możliwość osadzania się pyłu drzewnego dzięki minimalnym punktom stykowym z szyną trapezową
• 10 lat gwarancji Holzkraft na zużycie się prowadnic

Układ strugania

• poprzecznie uzębiony stalowy wał wciągający zapewnia równomierny i stały posuw materiału
• masywne zapadki anty odrzutowe zabezpieczają materiał przed cofaniem się
• 3-nożowy wał strugający gwarantuje wysoką jakość strugania

Agregat z piłą podcinającą za dopłatą 1050 zł.

Wyposażenie dodatkowe (dostępne tylko przy zamówieniu urządzenia):

– Suport wiertarski z uchwytem Wescott 0 – 16 mm [551 0379]
– Wychylne ramię do posuwu [551 0511]
– Wał spiralny do CU 410 classic 15 x 15 x 2,5 mm 410 mm [551 0432]

Wyposażenie dodatkowe:

– Nóż strugarski TERSA 410 mm standard (3 szt.) [527 0410]
– Nóż strugarski TERSA 410 mm HSS (3 szt.) [527 1410]
– Nóż do wału spiralnego 15 x 15 x 2,5 mm [551 4127]
– Agregat podcinacza z tarczą Ø 80 mm [551 0311]
– Zestaw wierteł dłutujących, lewoobrotowych 5-częściowy [533 3681]
– Przykładnica poprzeczna regulowana pod kątem [551 0362]
– Mechanizm jezdny c 30 [551 0031]
– Stół do czopowania z osłoną do średnicy narzędzia 275 mm [551 0375]
